于威廉体育williamhill体育官方网站隔离膜负荷表使用316不锈模具钢质硬壳 ，隔离膜的材料使用哈氏硬质合金膜片衬四氟 ，以到耐浓盐酸浸蚀功效 。
致使氢氧化钾的浓烈防侵蚀刺激性 ，使加工氢氧化钾和用到氢氧化钾的设施造成功了加重的防侵蚀 。
因为解决办法或缓减各个类型防侵蚀 ，确保加工的尽早采取 ，各个类型氢氧化钾设施的村料都要按照其氢氧化钾的防侵蚀稳定性指标同时各个类型村料的耐蚀稳定性采取有效的选泽和适当合理的用到 。
一、硫酸钠的锈蚀性能：
氢阳极空气脱色钾主要是用学习法和铅室法制作的 。
硫或混炼物 ，如混炼铜铅矿石进行然烧转换成二阳极空气脱色硫 ，在氧和催化空气脱色剂的效果下 ，二阳极空气脱色硫变身了三阳极空气脱色硫 ，三阳极空气脱色硫溶在水即得氢阳极空气脱色钾 。
当氢阳极空气脱色钾氧浓度超过100% ，并含带悬浮三阳极空气脱色硫废气时被叫作发烟氢阳极空气脱色钾 。
诸如含带20%悬浮三阳极空气脱色硫废气的酸被叫作20%发烟氢阳极空气脱色钾或104.5%氢阳极空气脱色钾 。
稀氰化钠钠就就是一种非阳极硫化性酸 ，渐渐氧浓磷酸钠浓度的提供 ，氰化钠钠会转换成阳极硫化性酸 ，它能够被重现成二阳极硫化硫 。
如此浓氰化钠钠能够使钢和铁钝化 ，使硬性钢铁集团在浓氰化钠钠中变为耐蚀 。
然而氰化钠钠会降解热空气中的含水 ，一经氰化钠钠被稀释溶解到68%以内氧浓磷酸钠浓度时 ，合金钢和大理石平的设施设备会面临重要的结垢 。
在非阳极硫化性的稀氰化钠钠中 ，钢和铁不要依据在表皮出现阳极硫化膜而钝化 。
氧和另外阳极硫化剂的具备会变更稀氰化钠钠的结垢的特点 。
然而在浓氰化钠钠中 ，基于浓氰化钠钠本质就就是一种阳极硫化剂 ，如此氧和阳极硫化剂也不会变更浓氰化钠钠对合金金属的结垢的特点 ，然而不锈钢材料在氰化钠中那般没有通氧或没人接氧的作用 。
二、碳素制品钢的耐氢氧化钾的腐蚀特征：
碳元素钢广泛性灌木用到在常温下质量有机废气渗透压多于70%的硝酸钠专用设备 ，如贮槽、地埋管、槽车和船仓等 。
基本上打扮的78%、93%、 98%的硝酸钠和发烟硝酸钠 。

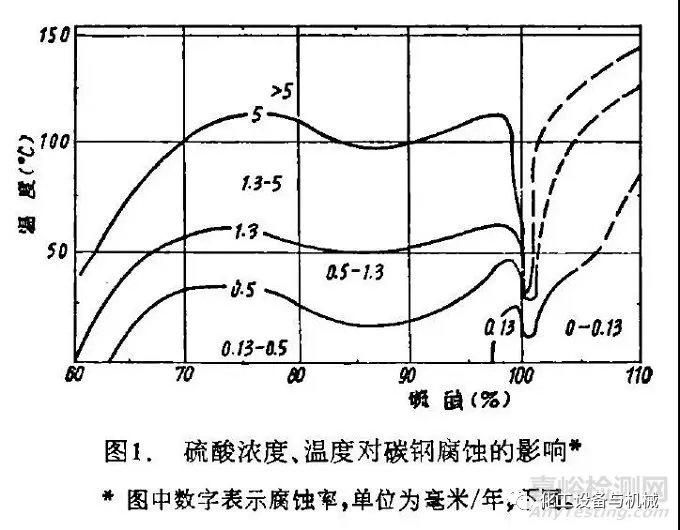

图1指出碳元素钢在浓硝酸钠中硝酸钠质量有机废气渗透压和平均温因素对锈蚀率的作用 。
等锈蚀等值线提示 ，在硝酸钠质量有机废气渗透压为101%付进 ，等值线很大下凹 ，发现这儿锈蚀发展增长 ，运用碳元素钢时要很大留意 。
在硝酸钠质量有机废气渗透压85%付进 ，等值线也稍有下凹 ，发现这儿锈蚀稍有增长 。
等值线的虚线要素指出数据文件缺乏 ，等值线具体位置几个是暗含推断性的 。
图1也发现 ，不管是是在任何平均温因素下 ，在值为65%的硝酸钠中 ，碳元素钢不能应用的 。
平均温因素在65℃及以上时 ，不管是是硝酸钠质量有机废气渗透压是多少 ，碳元素钢应该就说能应用 。
较高的的还是流动性时间会增多硫酸钠对碳元素钢的金属侵蚀 ，如碳元素铝制的泵便用生存期很短 ，其实每秒几英寸的的还是流动性时间 ，仿佛还不太会提升它的金属侵蚀优点 。
膏状飘浮物会吸引碳元素钢的受到磨损金属侵蚀 。
充热氧气当中对炭素制品钢在浓磷酸中的的金属腐蚀应响比较小 ，担心浓磷酸本就是硫化性的 。
只是发觉“热氧气当中泡”对通浓磷酸的管网却有破裂做用 。
这类二根通93%磷酸的炭素制品涂塑钢管网 ，选择一次时之后发觉顺着连接管外壁的顶上经常出现管沟 ，管沟深而棱角分明 ，而在连接管的各种内的表面上近乎没能的金属腐蚀 。
这需要注意一点是由顺着连接管外壁顶部波动的“热氧气当中泡”诱发的 。
热氧气当中是顺利按照泵的垫料处吸气 ，并由于出入的磷酸走进操作系统内部管理、种“热氧气当中泡”的破裂做用能够 顺利按照排尽热氧气当中或放到热氧气当中从泵、阀等处走进管网而赢得克服害怕 。
炭素钢在浓氢氧化钾中选择 ，因焊接加工等理由热膨胀后 ，在小面积的位置会显现“牛皮革革癣”腐烛 ，是随着珠光体团队热膨胀后球化进而引发的 ，将碳素钢经850℃两边的正火加工处理后能以防止“牛皮革革癣”腐烛的形成 。
三、低镍钢钢的耐硫酸钠生锈性能特点：
低铝合金类钢在磷酸中的耐蚀性视诊和炭素制品钢类似性 ，只不过含铜或含钼的哪些 低铝合金类钢在在常温稀磷酸中的耐蚀性带来提升 。
如09CuWSn钢在在常温稀磷酸中更具比普通级的炭素制品钢大不一样的耐蚀性 ，在浓磷酸中的耐蚀性和普通级的炭素制品钢类似性 。

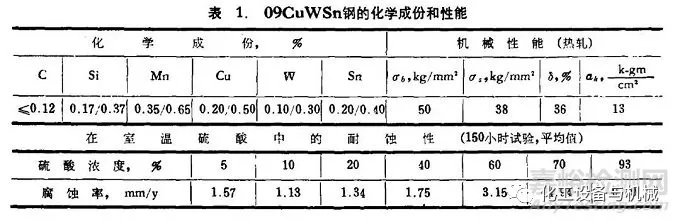

09CuWSn钢的化学成分和功能见表1 。
四、球铁的耐浓盐酸腐烛功能：
普常见的通塑料在磷酸中的耐蚀性和普常见的通碳素制品钢相仿 。
有时候灰塑料在浓磷酸中会有板材脱层问题 。
这是可能酸并能围着间隔的团状石墨组识渗进去塑料外部 ，使塑料外部有生锈(群众号:泵助手) 。
那么生锈物品体积计算曾大 ，而使轮廓线引发很高的承载力 。
进行变化生锈物品的增添 ，轮廓线内承载力不停增添 ，影响塑料板材脱层毁坏 。
那么在磷酸中普常见的通灰塑料通畅不应该选用 。
如按照热办理 ，使间隔的团状石墨组识弄成不间隔的球状组识 ，那么磷酸不易渗进去塑料外部 ，而可能必免塑料在磷酸中有板材脱层问题 。
那么 ，实际上可锻塑料、球墨塑料或延性塑料在磷酸中具有着最好的施用性 。
合金钢和合金钢来在100%左右侧的盐酸中的使用时 ，有可能会会形成电偶腐蚀不锈钢 。
鉴于合金钢较脆、考虑一下到的安全等的原由 ，以至于在有可能会的條件下应宁用合金钢而尽可能少用合金钢 。
五、高硅生铁的耐氢氧化钠腐蚀不锈钢功能：
高硅铁的常见成分表为含碳0.95% ，含硅14.5% ，之外为铁 。
从成分表看 ，似归属钢 ，从结构和性来谈 ，它和铁质相近 ，那么普通称呼高硅铁质 。
它不添加铬和镍等贵重金属硬质锰钢设计 ，为了有特好的耐蚀性 。
在硝酸钠中 ，从0~100%的渗透压中 ，它具备着比拥有的建筑工程硬质锰钢比较好的耐蚀性 ，为了常见灌木用来硝酸钠物质中 。
如果高硅铁质硬而脆 ，其特性很难生产加工 ，只锻造 。
在适用中对室内温度变很比较敏感 ，激冷激热也会脱层坏损 ，受机制振功或撞击时也较易脱层 ，为了加工、按装、适用都就必须比较注意 。
如果 ，为了它硬 ，那么很高耐磨 ，比较适用于在含有胶体悬浮物物或胶体杂物的硝酸钠中适用 。
历载以来来 ，实现加稀土事物事物等法子 ，高硅碳钢的脆性断裂开始有一些·改善 ，而且开始是可以研发泵、阀、硫酸钠高浓受热器、噴霧器、小款器皿、贮槽进口商、水管、参比电极、泡帽、塔体另件及某些备件等 。

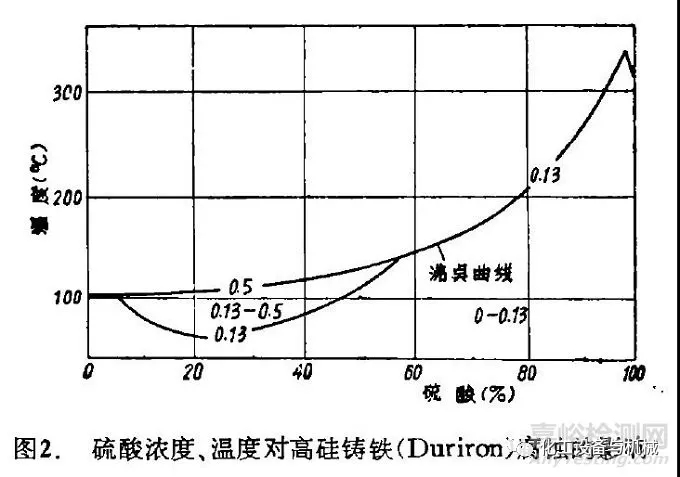

图2数字代表高硅塑料(Duriron)在硝酸钠中的耐蚀性 。
图里熔点线性用0.13豪米/年和0.5豪米/年等浸蚀线性来数字代表 ，这证实高硅塑料在硝酸钠中难寻放热气温时会有非常不错的耐蚀性 。
只是在浓氢腐蚀性钾浓度大过100%的发烟硝酸钠中 ，高硅塑料和普通的灰塑料一般不易用的 。
其它 ，当硝酸钠中具有刺激性二腐蚀性硫和氟化物时 ，高硅塑料在硝酸钠中的浸蚀率会严重提升 。
高硅塑料已应该涉及到540℃的高温高压 ，只是在用的中必须要严苛特别留意变缓的加温和冷去 ，并避免出现挑战和振荡等 。
六、铅的耐硫酸钠灼伤特点：
铅被丰富地于稀盐酸中 ，在70%以內的盐酸中 ，铅享有特好的耐蚀性 ，可是在浓盐酸中则没办法 。

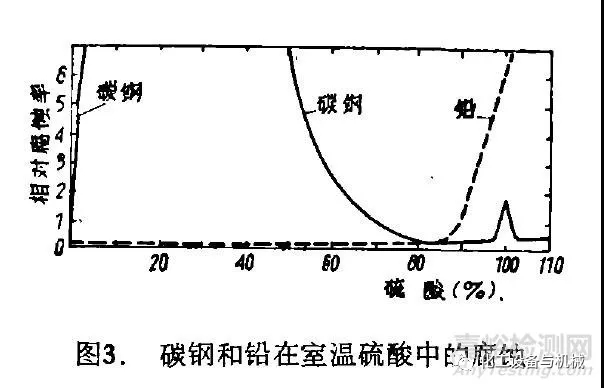

这样的现状这时和冷轧钢反(图3) 。

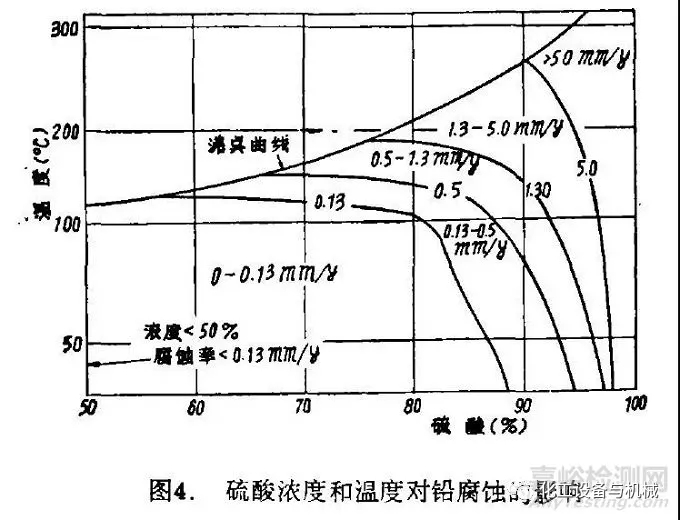

图4是含铜0.06%的铅的等氧化图 。
它体现了在低氧溶液浓度磷酸中 ，铅可以说易受氧化 ，但随着时间的推移温差和氧溶液浓度的增长 ，氧化率增长了 。
在90%上面的的浓磷酸中铅越来越很不抗蚀 ，这然而是这缘故在稀磷酸中兼有维护做用的磷酸铅表皮膜在浓磷酸中被溶介而激发的 。
高纯铅在稀氢氧化钾钠中具备有非常好的耐蚀性 ，并且它软而抗弯抗压硬度低 ，蹄铅在浓氢氧化钾钠中具备有较纯铅好的耐蚀性 ，但在稀氢氧化钾钠中敌不过纯铅好 。
含锑4~5%的铅常常被成为硬铅 ，具备有比纯铅较高的机抗弯抗压硬度 ，适用于自制铸件等 ，并且这般“高抗弯抗压硬度”在湿度达到87℃时虽然变大 ，恐怕更加比纯铅还低 。
与此同时“硬铅”的耐蚀性也没能纯铅好 ，这在配用时肯定需小心 ，比较在炎热下的使用的机械也要需小心 。
原因铅软而便于损耗 ，如此高速的酸或富含固态物体残渣的媒介经常会破环其面上的氢氧化钠铅养护膜 ，使铅促使生锈 ，所有铅不应该制作而成泵 ，也不怎么当做阀 。
衬铅的烧杯 ，在高热或带异损耗的威廉体育williamhill体育官方网站下 ，不断地用内衬耐酸性砖的心思来养护 。
七、铬镍钼铜各种合金的耐盐酸防腐蚀性能特点：
铬镍钼铜耐热各种锰钢材料是有能进展使用氢氧化钠中的耐热各种锰钢材料 ，美国的钢材型号Durimet20(达里美)、Esco20(依斯科)、Carpenter20(卡品脱)(锻态)、FA-20等 。
之所以什么和什么直接的成分和使用性能指标相类似 ，并都用20序号顺序 ，之所以一般说来合称为20号耐热各种锰钢材料 。
这种耐热各种锰钢材料均是奥氏体机构(大学生消费群体号:泵安全管家) ，含有和18-8铬镍不锈钢板相类似的物理使用性能指标 。
在威廉体育williamhill体育官方网站国家 ，这种耐热各种锰钢材料的钢材型号有OCr23 Ni28Mo3Cu3Ti；OCr20Ni24 Mo3Si3Cu2；OCr12Ni25Mo3 Cu3Si2Nb等 。
图5代表达里美20号碳素钢在磷酸中的等氧化图 。
声图所知该碳素钢有差异 于铅和和金属钢 ，它在一整个磷酸含量区域内还有适合的耐蚀性 。
在78%两边的磷酸中 ，弧度往下凹 ，证实该碳素钢氧化率此前周边比较大的 。
磷酸铁和磷酸铜在磷酸中对20号碳素钢起缓蚀阻垢剂的效用 ，使氧化率降低了 。
而氯化铁和氯化亚铜在磷酸中 ，当含量较高很容易使20号碳素钢进行点氧化 。
20号和金在磷酸中重要做为泵、阀 。
收录排斥法制建设造磷酸的重工业区在里面的许许威廉体育williamhill体育官方网站重工业部们都选用一类和金 ，并已归入规范标准 。
正是因为碳素钢和球铁的泵、阀在浓磷酸中选用蓄电量长不大 ，而铅制的泵、阀在稀磷酸中很容易导致磨蚀 。
表2排序了OCr12Ni25Mo3Cu3Si2Nb钢的化学成分的材料和特点 。
八、镍钼锰钢和镍铬钼锰钢的耐氢氧化钾防腐蚀属性:
镍铝金属有冶炼的Chlorimet2号(开罗里美)和是行冶炼或锻打的Hastelloy B(哈斯特罗依)金属等 。
同旁内角主要由3分根据的镍和3分根据的钼根据 。
经历固溶热处里后是行得到了好的耐蚀效能 。

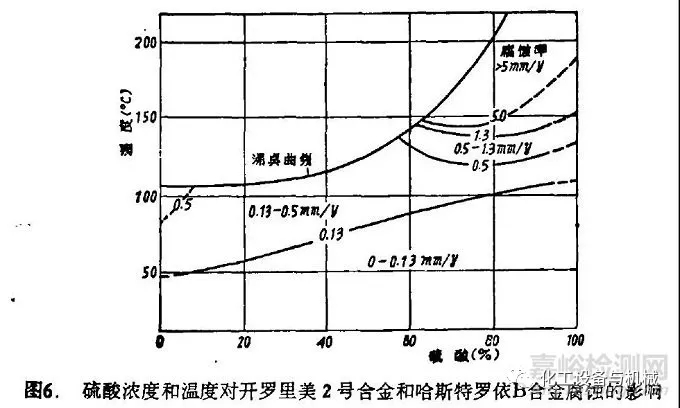

图6为开罗里美2号金属和哈斯特罗依B金属在氢氧化钠中的等生锈图 。
它表示了这种镁各种不锈钢属材料在磷酸中享有不错的耐蚀的性能 。
在8%之下的低温稀磷酸中耐蚀性稍差 。
一类镁各种不锈钢属材料在动用时应注意力沉渣的决定 ，格外是气体氧化性沉渣 ，如硝酸铵、氯化氢气体、次氯酸盐、氯化亚铜、氯化铁、磷酸铁或者通气体等的决定 ，这句话必然会降速一类镁各种不锈钢属材料的浸蚀 ，使使用寿命大幅度降低 。
一类镁各种不锈钢属材料行追诉时限硬度 ，但追诉时限不断地会使镁各种不锈钢属材料变脆 ，并使耐蚀性大幅度降低 。
镍铬钼耐热各种硬质合金属有威廉体育williamhill体育官方网站铸造的Chlorimet3号耐热各种硬质合金属和可不可以威廉体育williamhill体育官方网站铸造、熔炼的Hastelloy C耐热各种硬质合金属等 。
其都是类兼备约18%铬和18%钼的镍基耐热各种硬质合金属 ，在另一氧浓度空间的氢氧化钠中间有良好的耐蚀性 。
参照图7如下图所示 。
根据铬的长期存在 ，使抽象方法碳素钢在脱色的性经济必要条件下也存在必须的钝化实力 ，往往镍铬钼碳素钢对脱色的性沉淀物的干扰步入镍钼碳素钢这么过敏 。
在保存性经济必要条件的高热稀浓盐酸中鸟卵也较耐蚀 ，譬如在人工合成丝的缓凝浴中 。
在中级质量浓度的高热浓盐酸中的耐蚀性不到镍钼碳素钢 。
九、不銹钢的耐氢氧化钾被腐蚀优点:
普通的304冷库保温隔热板的表层一般 不必于了解浓盐酸的机械设备上 ，18-12Mo型304冷库保温隔热板的表层不时被用以高温含很稀的浓盐酸的媒质中 ，或许是有效硫化性化学成分的材料的稀浓盐酸饱和溶液中 。
主要是因为304冷库保温隔热板的表层在浓盐酸中耐蚀性不增强 ，要刷快可以信赖的数据报告并制得腐烛图是相当难关的 。
在制冷浓氢氧化钾中 ，不锈钢304材料装饰管装饰管吗304圆管具备着尚好的耐蚀性 ，但在通畅的的情况下 ，宁肯采取合金钢板而不采取不锈钢304材料装饰管装饰管吗304圆管 。
就算有机溶剂需求可以防止铁阴离子影响时 ，亦或是是在101%作用氢氧化钾中合金钢板无法利用时 ，能够运用不锈钢304材料装饰管装饰管吗304圆管 。
铬不锈钢304材料装饰管装饰管吗304圆管、铬镍不锈钢304材料装饰管装饰管吗304圆管和铬镍钼不锈钢304材料装饰管装饰管吗304圆管相仿 ，在制冷浓氢氧化钾中具备着好的耐蚀性 ，近年来溫度的身高金属腐蚀率也很大身高 。
在60℃以内的浓氢氧化钾中 ，利用生存期较短 ，不可以采取 。
含硅的铝镍钢1Cr18Ni11Si4A1Ti ，在浓盐酸中包括比常规铝镍钢大不一样的耐蚀性 ，就是在较高的室温下也有着有效的耐蚀性 。

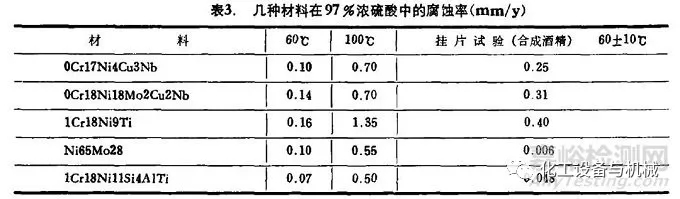

表3表达在97%作用的浓盐酸中1Cr18Ni11Si4A1Ti钢包括比其余铝镍钢更多的耐蚀性 。
于是在60~100℃的浓盐酸中用的装备 ，可主要包括1Cr18Ni11Si4A1Ti而从不主要包括非常昂贵的镍钼镍钢 。
各国生成乙醇装备上刷的泵、阀是怎样 ，成效正相关 。

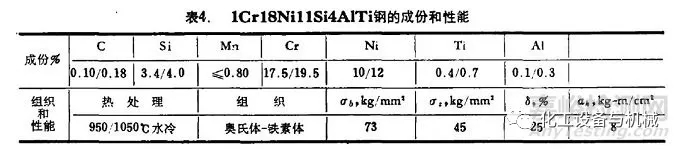

表4为1Cr18Ni11Si4A1Ti钢的成分和功能 。
含铜、钼的铝合金 ，如OCr18Ni18Mo2Cu2Ti和1Cr17Mn9Ni3Mo3Cu2N钢等 ，常见用在稀盐酸中 。
类似于钢在工作气温如果低于40℃、质量氧浓度不大于等于70%的盐酸中会使用的 。
在质量氧浓度不大于等于5%的盐酸中 ，工作气温独角兽高达80℃时也促使用的 。

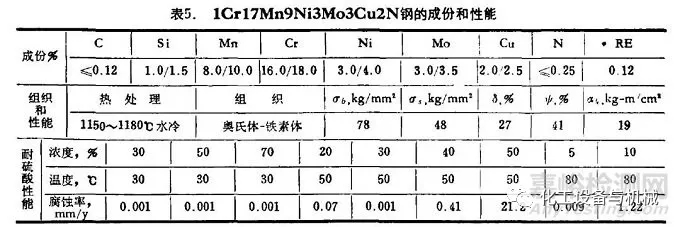

表5排序1Cr17Mn9Ni3Mo3Cu2N 钢的营养成分和安全性能 。
该钢合适生产制造泵、阀等铸件或锻件 。
十、铜合金类的耐磷酸的腐蚀性质:
铜及铜耐热耐热硬质硬质合金钢属在抹除性的稀浓盐酸钠中是相当稳定性的 ，根据他们有着较氢高得多的金属电极电位差 ，在稀浓盐酸钠中不适合引发折氢被氧化物发生反应 ，这致使铜及铜耐热耐热硬质硬质合金钢属在稀浓盐酸钠中有着较另外工业耐热耐热硬质硬质合金钢属可好了的耐蚀性 。
如果铜及铜耐热耐热硬质硬质合金钢属对被氧化物性杂质残渣很铭感 ，当稀浓盐酸钠中包含有氧、硝酸钠、铬酸、余氯、次氯酸盐、氯化亚铜、氯化铁、塑炼铁或氨与氨盐时都在高速度铜及铜耐热耐热硬质硬质合金钢属的被氧化物 。
在有着被氧化物性的浓浓盐酸钠中铜及铜耐热耐热硬质硬质合金钢属也不会耐蚀 。
在敞口的稀磷酸钠系统中 ，铜及铜和金材料在水线处会会发生严重的的浸蚀 。
锡尊盘在60%接下来有机废气浓度、80℃接下来室温的磷酸钠中不错适用 。
硅尊盘(Everdur)更具比锡尊盘稍好的耐蚀性 。
铝尊盘在稀磷酸钠中适用使用效果尽量 ，这不是正也是由于它相当耐用损浸蚀 ，可是它对被氧化性具体条件也没有如以前提出的铜和金材料那么脆弱 。

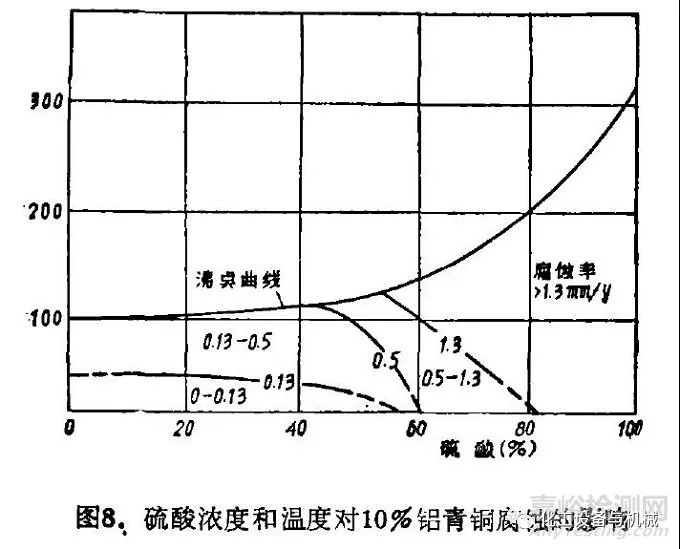

图8是含铝10%的铝尊盘的等浸蚀图 。
由图而定 ，在40%以磷酸钠中 ，就算到溶点 ，铝尊盘还是有比较好的耐蚀性 。
镍白铜在稀浓盐酸钠中耐蚀功效优质 ，特备在中上溶度的燃烧浓盐酸钠中耐蚀功效不错 。
一旦媒介中没有钝化性沉淀物 ，在55%低于浓盐酸钠中间能令用 。

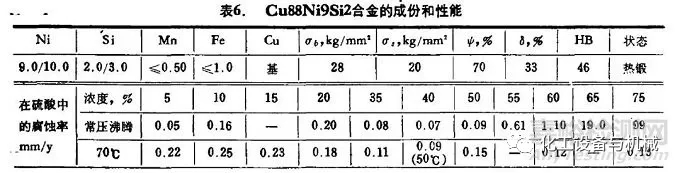

表6明确了Cu88Ni9Si2铝合金的化学成分和功效 。
Cu88Ni9Si2镁合金钢属适主要用于铸造厂泵、阀等 ，主要用于50%左右的高温威廉体育williamhill体育官方网站稀氢氧化钠碱性能较好 。
经自动合成医用酒精生产方式110士10℃, 40±10%氢氧化钠中食用5年上文耐用度而我超越涵盖镍钼镁合金钢属在其中的许多建筑项目镁合金钢属 。
11、相关锰钢金属和锰钢在盐酸中的耐生锈功能:
.金和铂在磷酸中兼有不错的耐蚀性 ，根据少和低廉 ，不最为施工不锈钢在工业化钻个量用到 ，只在有些非常规的情况 ，随后让蚀化非常小的人为改造丝喷咀和不限制值被污染的的微生物培养基纯磷酸的吸纳塔等部分机 或另件需要少许用到 。
钽用来浓厚很热的盐酸外 ，都很耐蚀 。
锆在60%盐浓度以上难寻热闹的盐酸中所很耐蚀 ，在92℃以上的浓盐酸中也很耐蚀 。
锆-铪镍钢在盐酸中也包括很不错的耐蚀性 。
钛在氢氧化钠中抛开很稀的浓浓盐酸浓度外都不抗蚀 ，可是钛偶有时被为缓蚀阻垢剂 ，比如说在融炼镍铅矿石的生产设备上 ，钛被成吨地应用 。
钛中放入这些镁碳素钢稀土因素能否调理它的耐氢氧化钠使用功效 。
表7排序了镁碳素钢稀土因素对钛的耐氢氧化钠使用功效的干扰 。
钦铝镁碳素钢(Ti68Mo32)在氢氧化钠中有着比较好的耐蚀性 。
钼在氢氧化钾中享有达标率的耐蚀性 ，在10~95% 70℃低于的氢氧化钾中被侵蚀性率低于0.025豪米/年 ，在50%低于直煮沸的氢氧化钾中被侵蚀性率低于0.125豪米/年 ，在204℃, 10%氢氧化钾中被侵蚀性率低于0.025豪米/年 ，在204℃ ，20%氢氧化钾中被侵蚀性 ，低于0.1豪米/年 。
12、非五金建材在浓盐酸中的耐蚀化性能指标:
表8举出了一大些非五金用料在盐酸中的耐蚀性 。
都应该准备的一概五金用料的机械性能不似五金用料好、如塑胶板材不仅能加容易脆化 ，况且在稍持续高温度时即易生成脆性断裂伤害 。
有机玻璃、工业陶瓷则很脆 。
另更要特别注意 ，一下非铝合金建材 ，如不锈钢和分解聚氨酯用料等的耐蚀性也和铝合金建材差不多受鸟卵的原料、阻燃剂和规整填料等的危害而变现 。
之所以各个品种的非铝合金建材的耐蚀稳定性要在给定的生锈必备条件下实验室检测选择 。
13、耐浓盐酸建筑材料的备选:
因多种多样有差异的装修村料在有差异溶液有机废气浓度或溫度的氢氧化钾中展现出有差异的耐蚀性 ，对方内又不会是一样的的的规律 ，所以说耐氢氧化钾装修村料的选择操作必须要以进行工作和经验总结丰富为的基础 。
George. A. Nelson先是据许多的进行工作姿料和公司的操作经验总结丰富画制了耐氢氧化钾装修村料选择操作图 。
他把氢氧化钾的溶液有机废气浓度-溫度动态图(自然压熔点以上)规划成10个空间 ，市辖区内腐化率≤0.5公厘/年的装修村料用表给出 。
虽然须需注意此生锈率仅指的素材在失重状态或风速不算太大的纯粹氢氧化钾中符合 ，比如酸中富含另外的会很深改动的素材生锈性能的不溶物或酸的风速很过高使的素材遭受损伤生锈时 ，本挑选图不要随时搬用 。

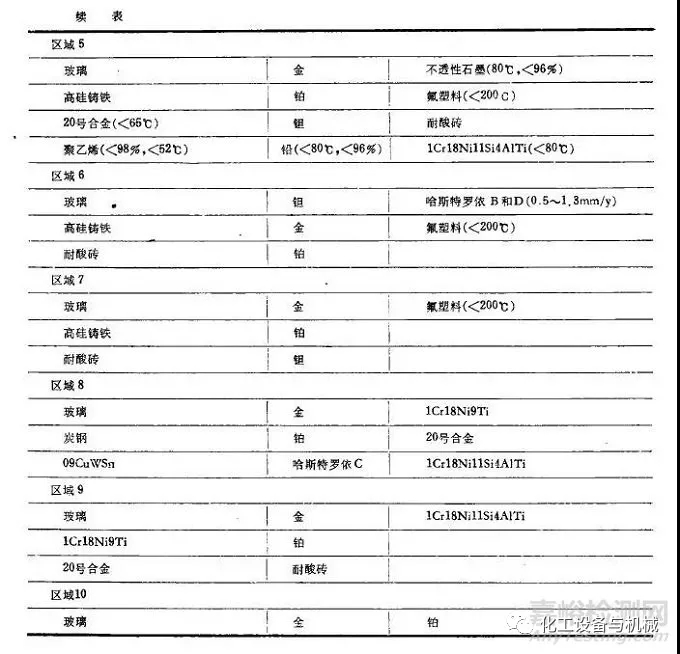

过填补的耐氢氧化钾的素材挑选图见图9和表9如图 。

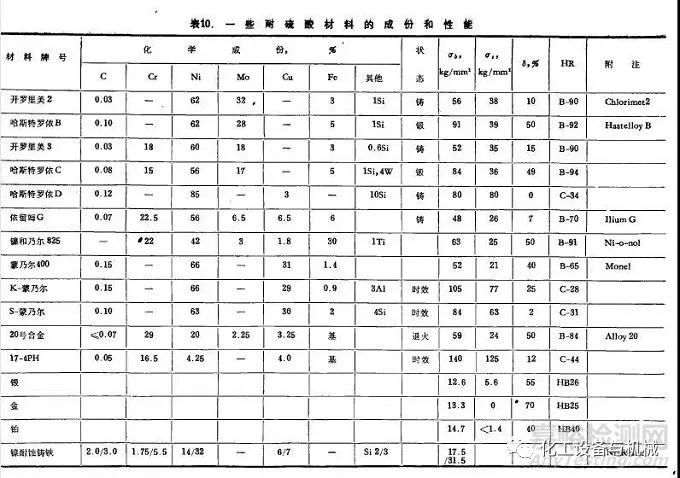

想关某个耐氢氧化钾硬质合金的化学成分见表10如图 。
