产品概述

CYF-80款型智能化化数值负担表一款高可靠性强  ，威廉体育williamhill体育官方网站度智能化化型数值负担表  ，为全电子器件构成、原机高可靠性强  ，威廉体育williamhill体育官方网站度负担感知器  ，会精确度的实时视频提示负担  ，但是还体现了可靠性强  ，威廉体育williamhill体育官方网站度提高、长年维持性好的优点 。 该数值负担表配建大长度的LCD 液晶拼接屏提示  ，还体现了初始化、背光、转换开关机、企业单位锁定、超范围程负担告警等多种多样系统  ，运作比较容易  ，安装的使用更好地 。 好品牌硬壳利用304304不锈钢板且过频繁304不锈钢焊接  ，构成维持性好  ，隔震性好  ，会侧量负压、负压表、汽压、油缸等对304不锈钢板无浸蚀的有机溶剂 。 好品牌的使用方便、运作比较容易、更好地随带  ，适用人群于携便式负担侧量、 机器配建、校正机器等侧量前沿技术 。

注意： 1 文件不要误用 。 2 本选型中的信息仅供参考  ，不可用此文件作为产品安装指导 。 3 在产品说明书上提供了完整的安装、操作

性能参数

量程范围	-100kPa…0～1kPa…100MPa
压力类型	表压、绝压、密封压
电池供电	3.6V 锂电池（ER14250）
精度	±0.5%FS；±0.2%FS；±0.1%FS
零点温漂	±0.25%FS/70℃
满量程温度影响	±0.5%FS/70℃
工作温度	-10℃～70℃
介质温度	-20℃～100℃
储存温度	0℃～45℃
采样时间	1 秒钟 2～8 次（可选）
防护等级	IP65
响应时间	≤10ms（上升到 90%FS）
长期稳定性	±0.2%FS/年
进压头材质	304 不锈钢（316L 不锈钢可定制）
膜片材质	316L 不锈钢
安装接口	M20X1.5（可定制）
重量	0.4kg(不包含选件)

特点

■ 采用高精度 MEMS 硅压阻传感器
■ 宽量程覆盖 0-1kPa～100MPa
■ 五位 LCD 液晶屏实时显示压力  ，便于客户现成观察
■ 精度高  ，稳定性好
■ 多种压力单位切换、清零、背光、开关机等功能
■ 即时值、峰值可切换
■ 抗震动、抗冲击性好
■ 多种螺纹可选  ，可根据要求定制

用途及行业

■ 机器化电子为了满足电子时代发展的需求  ，、器材电子仪器仪表相互配套、气压实 验室、项目机器化、电子仪器仪表校正的流程量测研究方向 。

注意：
1 切勿用硬物碰触膜片  ，会导致隔离膜片损坏 。
2 安装前请仔细阅读产品使用说明书  ，并核对产品的相关信息 。
3 严格按照接线方式接线  ，否则会导致产品损坏和其他潜在故障 。
4 错误的使用  ，会导致危险和产品损坏 。

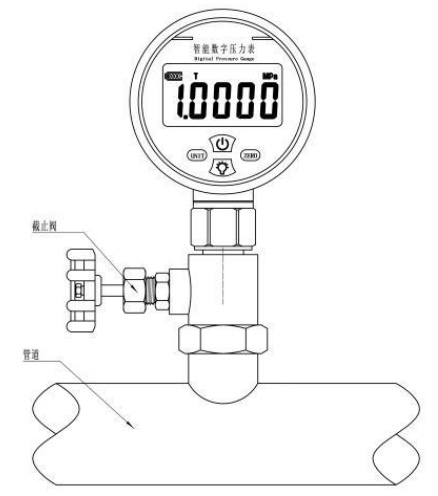

安装示意（仅供参考）

安装提示：
⑴ 仪表储藏与使用适宜在威廉体育williamhill体育官方网站温度在-20℃～70℃  ，相对湿度小于 80%的场合；
⑵ 产品跟换电池时请使用 3.6V 锂电池  ，型号为 14250；
⑶ 安装时用扳手夹紧在数字压力表六方处；
⑷ 使用值不能超过仪表量程的 2 倍 。
⑸ 产品应垂直安装于现场压力接口 。
⑹ 露天安装时  ，应把数字压力表置于通风干燥处  ，避免强光直接照射和雨淋  ， 否则将会使性能变差或出现故障 。

量程选择表

量程代码	压力类型	量程范围	过载压力	精度可选
W1	G	-100kPa～0	200％FS	P1、P2、P3、P4
W2	G	-100～100kPa	200％FS	P1、P2、P3、P4
W3	G	-100～300kPa	200％FS	P1、P2、P3、P4
W4	G	-100～500kPa	200％FS	P1、P2、P3、P4
W5	G	-0.1～1MPa	200％FS	P1、P2、P3、P4
W6	G	-0.1～2MPa	200％FS	P1、P2、P3、P4
W7	G	-0.1～3MPa	200％FS	P1、P2、P3、P4
W8	G	0～1kPa	200％FS	P1
W9	G	0～4kPa	200％FS	P1、P2、P3
W10	G	0～10kPa	300％FS	P1、P2、P3
W11	G	0～16kPa	300％FS	P1、P2、P3
W12	G	0～25kPa	300％FS	P1、P2、P3
W13	G、（A）	0～40kPa	300％FS	P1、P2、P3、P4
W14	G、（A）	0～60kPa	300％FS	P1、P2、P3、P4
W15	G、（A）	0～100kPa	200％FS	P1、P2、P3、P4
W16	G、（A）	0～160kPa	200％FS	P1、P2、P3、P4
W17	G、（A）	0～250kPa	200％FS	P1、P2、P3、P4
W18	G	0～0.4MPa	200％FS	P1、P2、P3、P4
W19	G	0～0.6MPa	200％FS	P1、P2、P3、P4
W20	G	0～1MPa	200％FS	P1、P2、P3、P4
W21	G	0～1.6MPa	200％FS	P1、P2、P3、P4
W22	S	0～2.5MPa	200％FS	P1、P2、P3、P4
W23	S	0～4MPa	200％FS	P1、P2、P3、P4
W24	S	0～6MPa	200％FS	P1、P2、P3、P4
W25	S	0～10MPa	200％FS	P1、P2、P3、P4
W26	S	0～16MPa	200％FS	P1、P2、P3、P4
W27	S	0～25MPa	150％FS	P1、P2、P3、P4
W28	S	0～40MPa	150％FS	P1、P2、P3、P4
W29	S	0～60MPa	150％FS	P1、P2、P3、P4
W30	S	0～100MPa	150％FS	P1、P2、P3、P4

注：
⑴G 表压、S 密封压、A 绝压 ；（A）代表可定制绝压量程
⑵精度可选中“P1、P2、P3、P4”代表精度可选择项目  ，P1=0.5 级、P2=0.25 级、P3=0.2 级、P4=0.1 级；默认精度均为 0.5 级
⑶使用值不要超过仪表量程的 2 倍  ，使用压力建议在量程的 1/3～2/3 之间 。

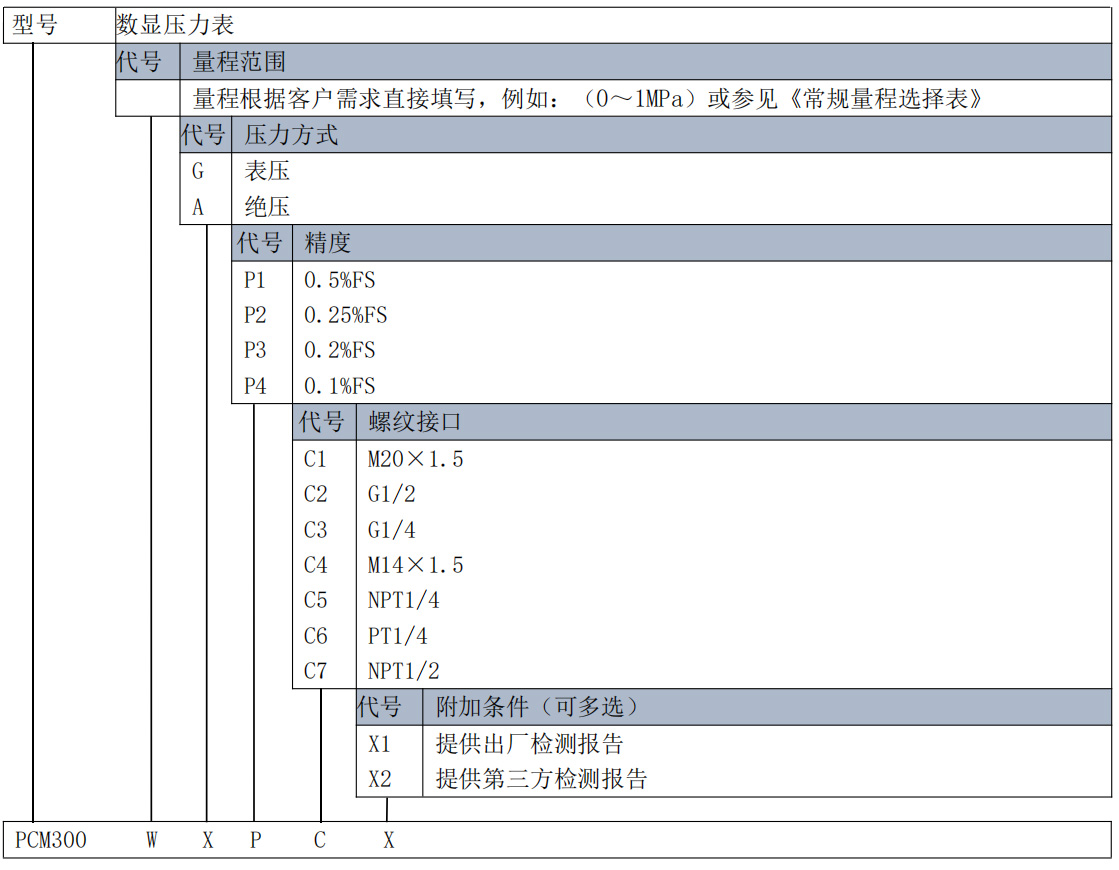

产品选型

举例：YB80A(0～1.0MPa)-G-P1-C1-X2
表示型号为 YB80A、量程为 0～1.0MPa、压力方式为表压、精度为 0.5％、螺纹接口为 M20X1.5、 提供第三方检测报告 。

订购提示：
⑴ 默认标配一块 3.6V 锂电池  ，电池属于损耗件不在质保范围 。
⑵ 若对产品外形和性能参数有特殊要求   ，本公司可提供定制 。
