产品应用

分隔膜各式各样安全阀用间接地侧量机构,常中用侧量效果大、易成果、浸蚀性大、温暖较高的流体、空气或颗粒剂状液体媒介的各式各样负荷 。 分隔膜各式各样安全阀的分隔器与分隔膜片有四种原料,以不适应各式各样不一样浸蚀性媒介.主要的常中用石油医药化工,医药化工,制药业,饮食,轻纺等职业中的各式各样负荷侧量 。

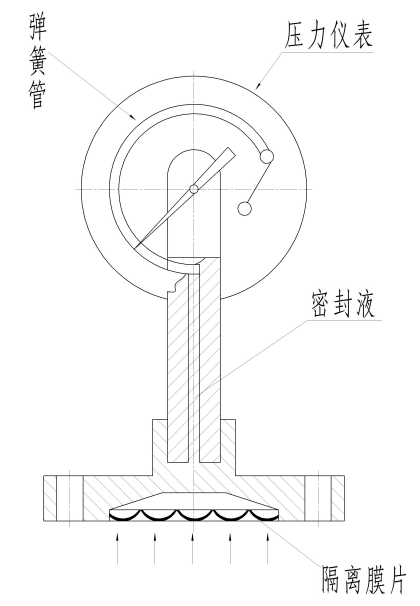

结构原理：
隔膜在被测介质压力作用下产生变形  ，密封液被压  ，形成一个相当于P的压力  ，传导至压力仪表  ，显示被测介质压力值 。

温度影响:
因密封液的热膨胀及隔膜刚度与温度有关  ，在使用温度偏离20℃±5℃时  ，受温度影响有一个误差  ，其值为0.1%/℃ 。

液位差：
软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置  ，其液位差将形成一个压力差ΔP的影响  ，ΔP=密封液比重×液位差 。

耐蚀性：
隔膜压力表的耐蚀性能包含威廉体育williamhill体育官方网站及测量介质的腐蚀特性  ，可按使用条件选配隔离器  ，隔膜   ，密封垫圈的材料 。

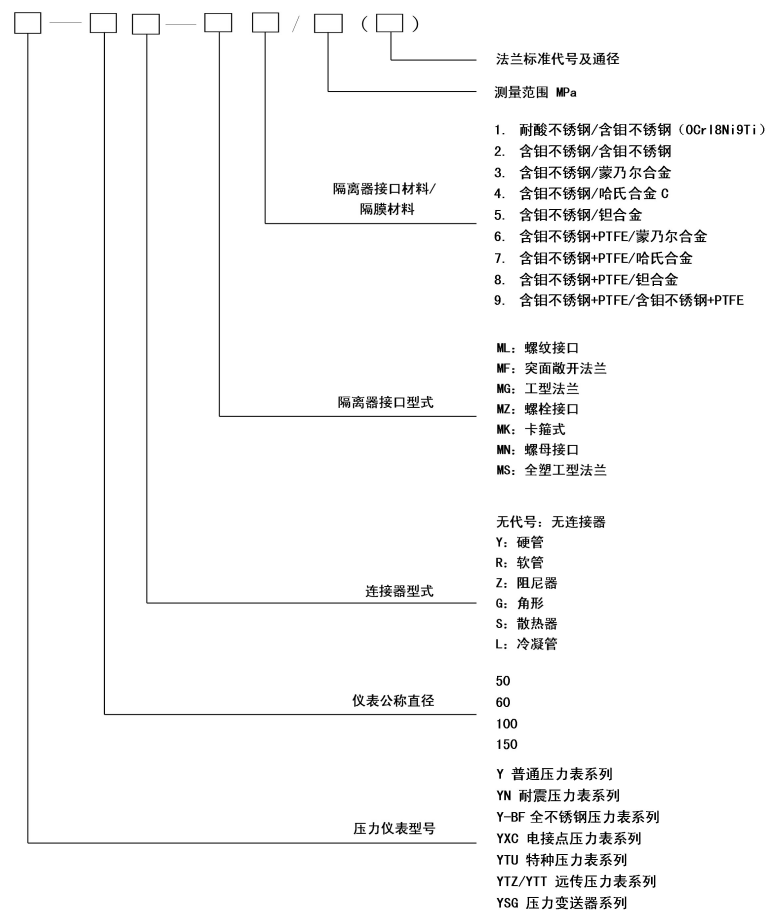

型号标示

技术参数

直径(mm)	50,60	100,150
量程	0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6; 0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;0~60；	-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3; -0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4; 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0； 0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25; 0~40;0~60;0~100;0~160；
精度等级	±2.5℅FS	±1.6℅FS
隔膜材质	Ocr18Ni12MO2（316）;哈氏合金C（H276C）; 蒙乃尔合金Monel（Cu30NI70） 钽合金（Ta）; 氟塑料（PTFE）
隔离器材料	304,316,PTFE,304+PTFE
密封圈材料	丁晴橡胶NBR, 氟橡胶Fluororubber
	法兰连接		M20×1.5
	或按用户需求
威廉体育williamhill体育官方网站温度Temperature	-30～60℃,Error 0.1％/℃
防护等级	IP65

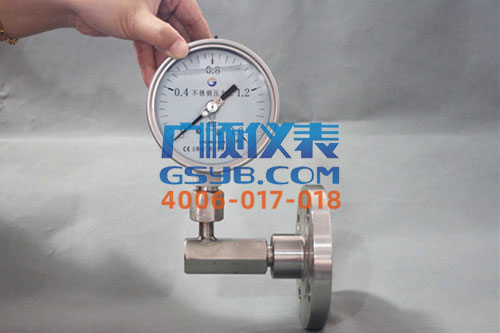

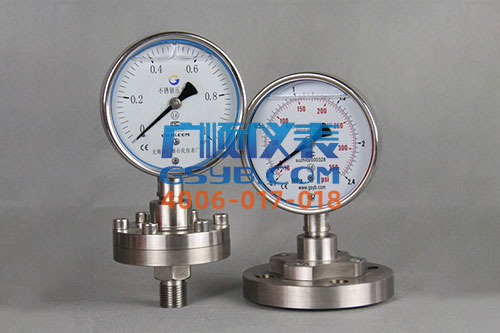

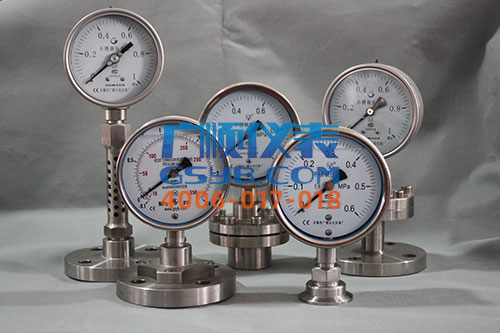

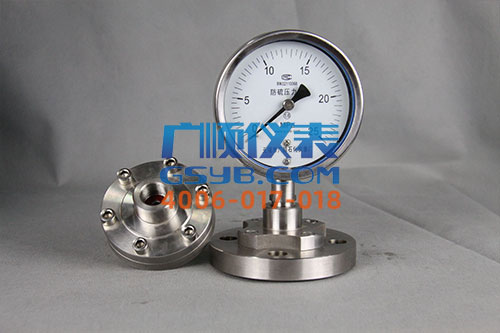

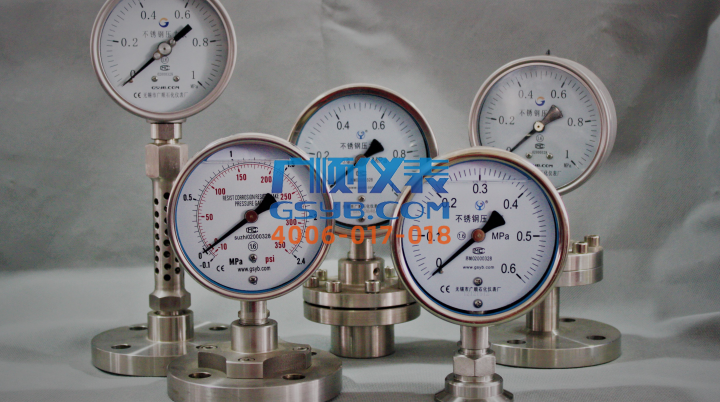

产品示例

连接器外形尺寸

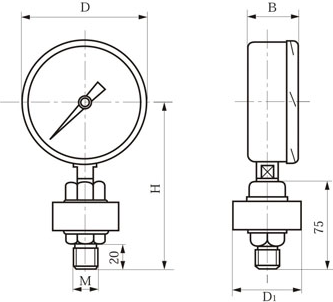

ML螺纹式隔离器外形尺寸

压膜片型式
外形尺寸	型号	D	B	H	D1		M
					0.1～2.5MPa	4～25MPa
螺栓 压膜片式	Y100-ML	100	42	149	95	91	M20×1.5 G1/2" 1/2NPT
	Y150-ML	150	48	179	95	91
螺纹 压膜片式	Y100-ML	100	42	149	78	48
	Y150-ML	150	48	179	78	48

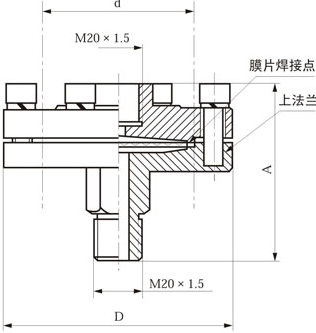

膜片焊接型式
该型是膜片直接与上法兰焊接在一起（见右图） 。 其用途： 1、适用16～100MPa中高压范围压力测量 。 2、适用拆卸清洗  ，可用于介质中有固体浮物且易沉积的场合 。
d	D	A	测量范围
φ68	φ95	75	16MPa
φ58	φ91	75	25～60MPa
φ46	φ80	72	100MPa

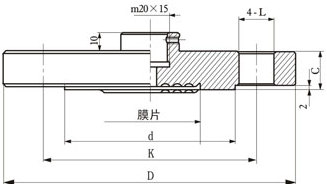

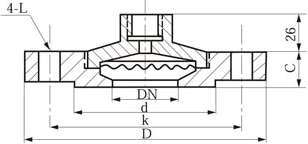

MF法兰式隔离器外形尺寸

螺栓压膜片型式

螺纹压膜片型式

膜片焊接型式

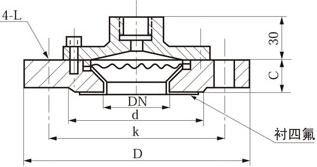

工型法兰型式

化工部法兰标准：HG/T 20592～20635-2009

DN	PN(MPa)	D	k	d	C	L
10	0.25～0.6	75	50	88	12	Φ11
	1～2.5	90	60	41	14	Φ14
15	0.25～0.6	80	55	38	12	Φ11
	1～2.5	95	65	46	14	Φ14
20	0.25～0.6	90	65	48	14	Φ11
	1～2.5	105	75	56	16	Φ14
25	0.25～0.6	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.6	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.6	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.6	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
根据用户需求  ，可按美国（ANSI)、德国（DIN)、日本（JIS)标准制造

卫生型隔膜隔离器概述：

Y-MC(MN、MZ）国产饮食卫生型膈膜负荷表极具装拆比较方便快捷方便快捷、便于的洗涤、很不容易空气污染、净化整洁、卫生靠得住等优缺点  ，并需求处方药工作质量水平规范了（GM）的条件  ，可广泛的利用于医药集团、饮食、饮料水、制酪、水加工等服务行业 。

1、密封液的选择
为了卫生型隔膜表使用的可靠性和安全性  ，根据不同用途  ，选择合适的密封液 。

密封液	受压部温度范围℃	比重	体膨胀系数
甘油水溶液	-5～100	1.27	0.61×10-3
丙二醇	-30～160	1.04	0.70×10-3
植物油	-5～100	0.93	1.03×10-3
硅油	-30～100	0.94	1.08×10-3

2、测量范围及型号说明
①卫生型隔膜表的表头一般采用φ60、φ100不锈钢压力表  ，特别在威廉体育williamhill体育官方网站空气有腐蚀性的场合 。 也可选用其它通用型压力表、压力变送器 。
②使用压力在16～60MPa时  ，可选用滚焊膜片隔离器 。 拆洗时只需拆卸压紧螺栓即可 。
③卫生型隔膜隔离器与压力表及管道的连接方式也可选用其他特殊方式 。 本厂可代为专门设计 。

型号		形式		量程上限值（MPa)
配耐震压力表	配不锈钢压力表
YN60-MC	Y60BF-MC	MC	卡箍式	0.6～2.5 （法兰1 1/2")
YN100-MC	Y100BF-MC			0.4～2.5 (法兰2")
YN100-MN	Y100BF-MN	MN	螺母式	0.4～2.5
YN100-MZ	Y100BF-MZ	MZ	螺栓式	10～60
YN100-ML、MF	Y100BF-ML、MF	ML、MF	滚焊膜片式	10～60

3、卫生型隔离器分类

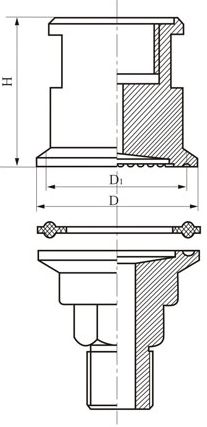

（1）MC-卡箍式隔离器外形尺寸
①自选件（符合ISO -2852标准）
●卡箍—1½"、2"、2½"（304、316)
●管接头—1½"、2"、2½"（304、316)
●密封件—硅胶、聚四氟乙烯（PTFE) 。
②外形尺寸

法兰规格	D	D1	H
1½"	50.50	43.50	28
2"	64	56.50	32
2½"	77.50	70.50	35

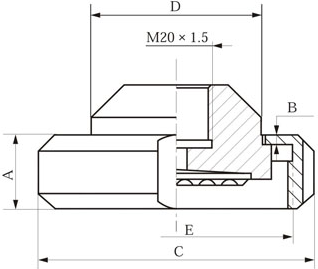

（2）MN-螺母式隔阂防护隔离器造型长宽

参数 种类	A	B	C	D	E
DN 20	31	20	3	54	Rd44×1/6"
DN 25	36	21	3	63	Rd52×1/6"
DN 32	42	21	3	70	Rd58×1/6"
DN 40	49	21	3	78	Rd65×1/6"
DN 50	62	22	3	92	Rd78×1/6"

（3）MZ-六角螺栓式pu气管隔绝器外貌尽寸

●测量范围：1～25MPa
●隔膜座材料：SUS 304、316
●隔膜材料：SUS 316L

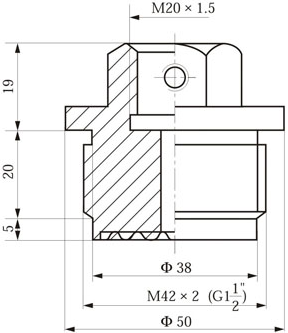

连接器外形尺寸

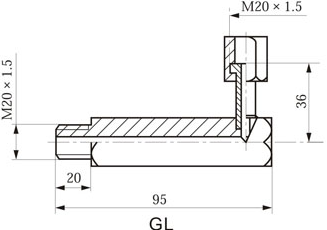

角形接管 SUS 304

硬管接管 SUS 304

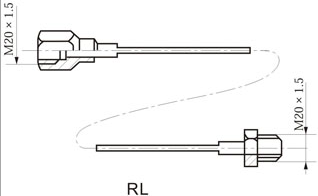

软管接管SUS 304

散热器 铜镀镍、SUS 304

散热器 SUS 304

阻尼器 SUS 304  ，SUS 316

过压保护器 SUS 304  ，SUS 316
测压范围：0.4～40MPa

使用及订货须知

1、用户不得拆卸更换其它配置仪表  ，以防填充液外泄失去真空度  ，影响性能 。
2、订货时  ，可根据“构成示意图”  ，参考“型号示例”  ，正确填写所需品种的型号  ，以免造成损失 。
3、我厂还生产全塑法兰、衬四氟、喷四氟法兰  ，供客户选用 。
4、我厂可根据用户需要生产各种特殊法兰、非标螺纹的隔膜式压力表  ，也可代为设计各种替代进口的隔膜压力表 。
