工作原理

YLSC产品财政投入式影响液位涡街流量计将OEM充油芯体芯片封装在不透钢电机底壳内  ，前面加固帽起保养调节器器膜片的用处  ，还可以使液状体简便地使用到膜片  ，防水性通信电缆与底壳密封隔绝连入  ，透气管在通信电缆内与自身连在一起  ，室内成分防冷凝水设计制作 。 其中置微网络信号外理用电线路  ，可使用跨网传输数据 。 具积极的平稳性和靠谱性

产品特性

投入式安装  ，过载能力强
稳定性好  ，每年优于0.1%的满量程
寿命长  ，可用于对液位连续监控
抗干扰能力强  ，极高的精度及重复性可达0.2、0.5级
4-20mA模拟量输出
防护等级高  ，可达到IP68

技术参数

测量范围	0...0.1bar至...20bar
精度等级	0.2%或0.5% .
输出方式	模拟量4-20mA/1-5V
线性度	+0.2%或+0.5%
迟滞	≤+0.01%满量程
稳定性	优于每年0.1%
温度影响	Tk < +0.02%FS/K
量程迁移	可按标准量程的10:1迁移
工作电压	18...36V DC
负载电阻	≤1000Ω
工作温度	-30...85℃
介质温度	-30...80℃
存储温度	-30...85℃
连接方式	螺纹连接: M20X1.5
法兰连接	DN50 PN4.0MPa ; DN80 PN4.0MPa
防护等级	IP65
变送器外壳材料	模压铸铝
法兰材料	不锈钢316L/聚四氟乙烯(PTFE)可选
密封件材料	氟素橡胶/聚四氟乙烯(PTFE)可选

适用行业范围

适用于 中大型罐体的液位监控
适用于深水测量  ，可用于罐、櫝、坑内液体的测量  ，及腐蚀性液体,主要应用于废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整  ，化学、橡胶及塑胶、油压机械 。 化学制药等行业 。

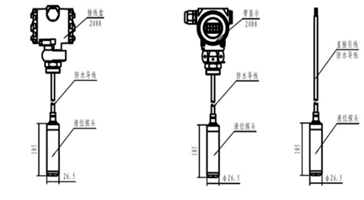

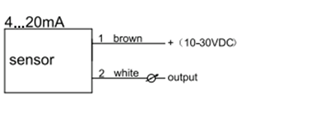

电气接口标准结构尺寸图

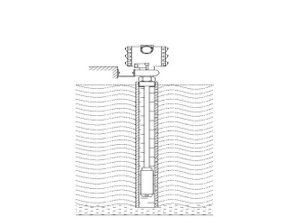

安装图示

产品型号及代码说明

参数	YLSC-	投入式静压液位计
测量范围	1	探头直径φ28mm
	2	探头直径φ39mm
	3	探头046mm(PTFE探头10bar以下用)
	***	大: 0...200米(水),可自定量程
显示	N	无显示表头
	C	LCD显示表头
精度等级	S	精度等级:0.2级
	N	精度等级:0.5级
输出方式	M	模拟信号输出4...20mA
	1	模拟信号输出...5V
电缆材质	2	电缆材质: PVC
	3	电缆材质: PTFE(订制)
探头材质	4	探头材质: 316L
	N	探头材质: PTFE
连接方式	NC	法兰连接: DN50
	NO	法兰连接: DN80
	F	螺纹连接: M20X1.5（可订制）
