工作原理

YQ系类浮子式液位电源打开(液位计)物品包含养成读取型和电源打开量读取型每种.第 有一种养成量读取型:剩磁浮球随液位的发展快速引发查重杆中的磁簧电源打开,让调节器器的总电阻器会发生发展  ，该卫星警报被涡街流量计变为成标准单位4-20mA卫星警报读取.第二步种电源打开量读取型:液位上涨或下跌时  ，带起不透钢剩磁浮球.上下左右手机移动,浮球引发查重杆中的的磁簧电源打开  ，看到卫星警报 。

产品特性

开关 点可提供多点监控
性能可靠  ，重复性好
寿命长  ，可用于对液位的限位监控或连续监控
具有常开或者常闭输出
4-20mA模拟量输出可选
对于腐蚀性的介质可选择不同材质的浮球和测杆

技术参数

大压力	5 bar
介质温度	-10C-130℃
介质密度	≥0.75g/cm3
输出	触点类型:干簧管开关/4-20mA
开关量输出型	触点容量: 250VAC 0.5A
	输出: 常开/常闭可选
模拟量输出型	供电:24+5%DC
	输出: 4..20mA
	负载:≤750Ω
防护等级	IP65
接线方式	端子接线
材料	不锈钢
过程连接	螺纹连接G2
	法兰连接DN40

适用行业范围

适用于小中型罐体的灌位报警液位监控
适用于测量水  ，油类介质用于密度30.75g/cm3的液位测量   ，主要应用于废水净水处理、造船 。 发电机设备  ，石油化学、食品 。 电子、染整、化学、橡胶及塑胶、油压机械  ，化学制药等行业 。

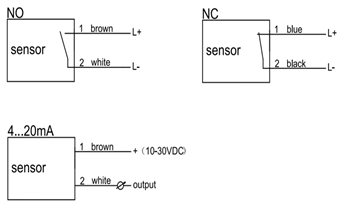

电器接口

安装图示

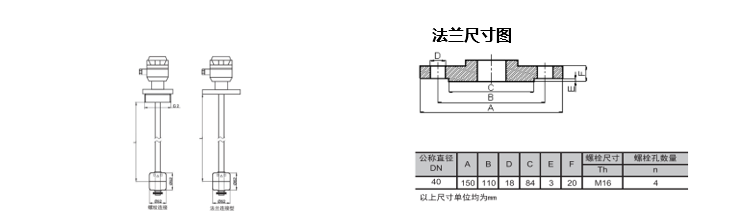

标准结构尺寸图

控制开关打出型產品 多可带浮球数

有效长度L	250mm	500mm	750mm	1000mm	1250mm	1500mm
多浮球数量	2	3	4	4	4	4

产品型号及代码说明

参数	YQ-	浮子式液位开关(液位计)
测量范围	250	测量范围: 250mm
	500	测量范围: 500mm
	750	测量范围: 750mm
	1000	测量范围; 1000mm
	1250	测量范围: 1250mm
	1500	测量范围: 1500mm
	S	其它尺寸可定制  ，S后面注明具体测量长度
输出方式	N	开关量输出型
	M	模拟量输出型
测量浮球个数	1	一个浮球
	2	二个浮球
	3	三个浮球
	4	四个浮球
特殊要求(多选项)	N	无需选择(适用于模拟量)
	NC	浮球输出信号常闭
	NO	浮球输出信号常开
	F	法兰连接: DN40
	G	螺纹连接: G2
