工作原理

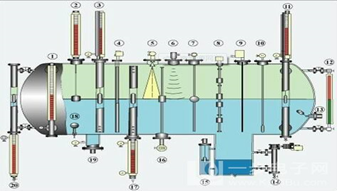

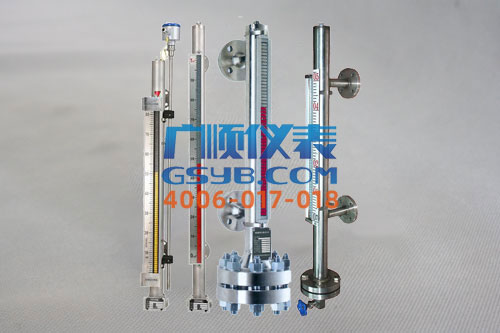

YCF系类磁翻板液位计由机体(由上、下连接管分为）、翻板箱（由红、白多色带磁小翻板分为）、浮子（由磁体、顶杆、浮筒分为）、液位涡街流量计等分为  ，其构造右图如图是 。 上班原因为：储罐内的浮筒（按有差异导电介质和工作压力应对制造）  ，在下连接管中随液面极度的发生变化而左右侧上浮并凭借顶杆使磁体在上连接管内左右侧移动式  ，迫使机体外的翻板翻动并齐红、白有颜色来标识液面极度,还液位涡街流量计将液位数据信息传到至操作重点凭借液位标识和操作,也可凭借计算方法机凭借密集监控摄像头 。

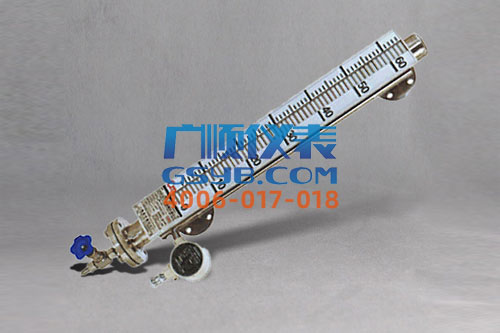

产品特性

测量范围大  ，读数直观清晰
密封结合面少  ，不易渗漏  ，安全可靠
指示部分与被测介质完全隔离
采用304不锈钢材质  ，防腐蚀性高
全隔离型4-20mA远传模块24V供电  ，抗干扰能力强

技术参数

测量范围	0～5000mm
准确度	±10mm ±16mm
输出方式	4-20mA(可选远传）
工作电压	24DCV
翻柱直径	10mm  ，16mm
公称压力	2.5MPa
介质密度	≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度	-20～+350℃
接液材质	不锈钢304/316/316L及PP材质
介质粘度	≤2.0Pa.s
威廉体育williamhill体育官方网站振动	频率≤25Hz振幅≤0.5mm
跟随速茺	≤0.05m/s
法兰标准	HG20592～20635-97

适用行业范围

具有现场指示清晰又能远传控制等优点.广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示 。

选用须知

1、 防腐型公称压力≤1.0MPa 。
2、 液位计有一定盲区  ，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时  ，标尺刻度零位已迁移 到实际值) 。
3、 液位计测量范围不超过5米  ，否则影响液位计的稳定可靠、牢度等 。
4、 安装连接法兰  ，本液位计出厂的常用突面尺寸参考(HG21592-97)制造 。

安装使用和维护

1、 液位计护导管和主体导管必须保持垂直
2、 连杆不能弯曲  ，必须挺直插入
3、 安装完毕后  ，需对显示器的翻柱用磁钢引导一次使零位以上显示白色  ，零以下显示红色 。

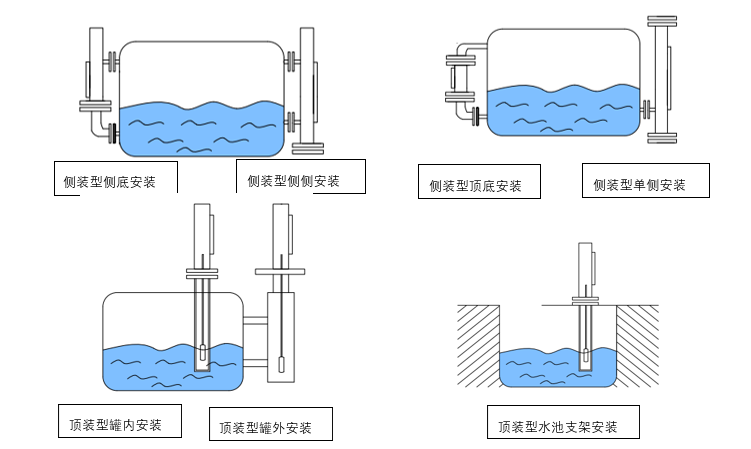

安装图

产品型号及代码说明

参数	YCF-	磁翻板液位计
安装方式	C	侧装式
	N	顶装式
主体材质	A	ABS
	L	316L
	E	304+PTFE
公称压力	1	0.6Mpa(仅适用于主体材质为ABS时)
	2	1.6Mps
	3	2.5Mpa
	4	4.0Mps
输出信号	1	基本型
	2	带上、下限开关输出
	3	带电远传(0-10mA输出  ，220V  ，AC)
	4	带电远传(4-20mA输出  ，24V, AC)
	5	带本案防爆型远传(4-20mA输出  ，24V  ，AC)
安装间距(测量范围)	L	安装深度(顶装式) (0-4m任选)
	N	介质密度g/㎡

规格按安装中心距L制定的:
L:500、600、800、1000、1100、1200、1400、1700、2000mm
