工作原理

PJK335系统滤波电感（滤波电感器）式自动化化差压、各种压力液位液位变送器而我有限公司结合国家水平,共同的生產搭建的高计算不靠谱性强  ，威廉体育williamhill体育官方网站度自动化化自动化多基本功能仪盘表货品 。 自动化多基本功能仪盘表挑选国外进口水平生產的滤波电感（滤波电感器）感应器器内核,用于间接阿拉伯阿拉伯数字8滤波电感（滤波电感器）用电线路代用仿真模拟卫星信号变大用电线路及A/D导出用电线路巧用阿拉伯阿拉伯数字8化科技补充水平对室内工作温度特征和非平滑参与补充加强了检测计算不靠谱性强  ，威廉体育williamhill体育官方网站度消减了室内工作温度漂移,扩充了分度值比 。 添加添的自动化化化基本功能不仅有自动化多基本功能仪盘表的高不靠谱性、高稳定的性和另一个优越的效能外,也是可以变现自动化化自动化多基本功能仪盘表与操控室直接的手机远程登陆电脑阿拉伯阿拉伯数字8化科技接入.操控室可对该液位液位变送器参与手机远程登陆电脑手机查询或实时的组态,手机远程登陆电脑通讯网络不靠谱更快捷 。

产品特性

精度高、稳定性好、小型、重量轻、坚固抗振
兼容性好,与其它公司符合HART协议的产品相兼容
支持用户利用手持器375/475或PC机调试软件,在仪表运行过程中实时对仪表组态
可对压力信号智能线性化处理,了更高的测量精度



技术参数

测量介质	气体、液体、油等与接触部分材质相兼容的介质
测量范围	0 , 0.125 ~40MPa
输出信号	4-20mA (代码为E )
	4- 20mA,叠加HART数字信号(代码为E )
供电电源	12~45V , -般为24VDC
负载特性	R≤50(VX-12)
指示表	指针表和LCD液晶表可选
防爆	a.隔爆型BT4
	b.本质安全型CT4
量程和零点	外部连接可调
正负迁移	正负迁移后,其量程上下限不得超过量程极限
	量大正迁量:Min.量程范围的500%
	Max.负迁量:量小量程范围的600%
温度范围	放大器工作温度范围: -29~+939C
	灌充硅油的测量元件: -40~+ 1049C
	法兰式变送器灌充高温硅油时: +15~+315°C  ，普通硅油: -40~ +150°CiaIICT6
静压	4. 10、 25、32Mpa
湿度	相对湿度为0~100%
精度	+0.1%FS. +0.2%FS
稳定性	六个月内不超过Max.量程的基本的基本误差绝值
湿度影响	零位误差为<0.1%/55*C ,总误差< +0.2%55C
静压影响	Min.+0.2%FS ,Max.+1%FS
振动影响	在任意轴向上,振动频率为200Hz时,误差为测量范围上限的+0.05g
位置影响	Max.可产生0.24kPa的零点误差,但可校正,对量程没有影响
结构材料	隔离膜片: 316LSST ,哈氏合金C或蒙乃尔
	法兰和接头:电镀碳钢哈氏合金C或蒙乃尔
	接触介质"O” 型圈:威廉体育williamhill体育官方网站橡胶,氟橡胶
灌充液	硅油或惰性油
电子壳体	低铜铝合金
引压连接件	在压力容室上的连接法螺孔为1/4-18NPT ,引压接头上的连
	接螺孔为1/2-14NPT ,其中心距见各种型号的外型尺寸图
电缆连接孔	G1/2
标准附件	所有型号出厂时都带有法兰接头、排气、排液阀及- 份说明书

适用行业范围

负担压力变送器是化学工业化活动中所用的有一种感应器器  ，其大量应用领域于不同化学工业化自我控制场景  ，相关水 利水电工程、高速公路交通费、智力房建、制作自我控制、航天技术工程航天工程、军工概念股、石化公司、油井、电力工程、船泊、机 床、管等大部分市场 。

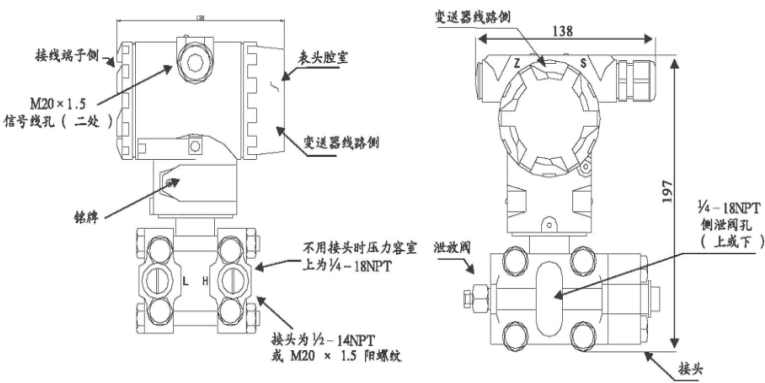

标准结构尺寸图

PJKS3351型压力差变送管控器

电气连接

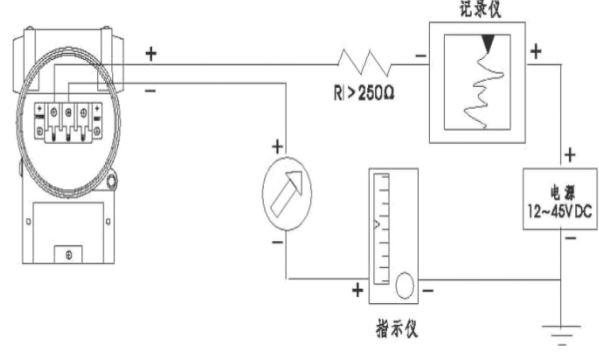

非智能化型实地接线头图

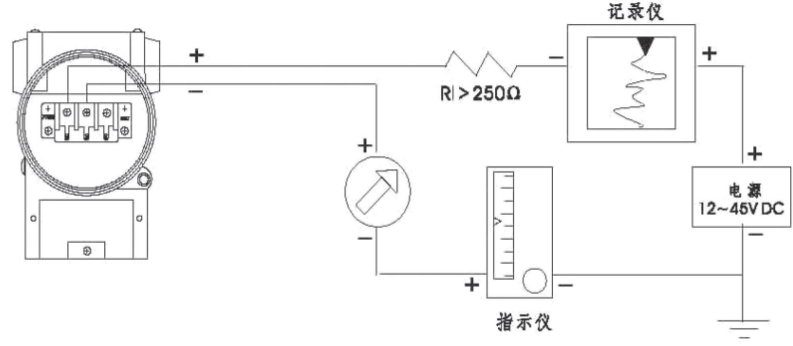

智力型直播 接到线图

产品型号及代码说明

压力变送器类型	代码	PJK3351
压变送器类型	PJK3351DR	微差压变送器
	PJK3351HP	高静压差压变送器
	PJK3351GP	电容式压力变送器
	PJK3351AP	绝压力变送器
量程范围	1	-0.1~ 1kPa
	2	-0~ 6kPa
	3	-0~ 40kPa
	4	-0~ 250kPa
	5	-0~ 1MPa
	6	-0~ 2.5MPa
	E	-0~ 10MPa
	F	-0~ 25MPa
	H	-0~ 40MPa
输出信号	32	非智能型(4-20mA)
	35	智能型(HART协议）
结构材料	J	316不锈钢
	Y	用户指定
压力连接	1	4
	2	10
	3	25
	4	32
特殊要求(多选项)	F	LCD数字显示
	Z	垂直安装
	B1	管装弯安装板
	B2	板装弯安装板
	B3	管装平安装板
	C	1/2-14NPT锥管内螺纹接头
	D	隔爆型BT4
	I	本安型CT6
