工作原理

PJKS316题材 精妙型阻力涡街流量计采取进口商高特性硅阻力感测器器,协调一致低的输出功率用放缩调节电路将感测器器手机数据切换为标准规定手机数据, 并参与确定机全自动检验检验,能够 的激光企业调阻加工工艺参与宽范围图温湿度拆迁补偿,一整块生产机 参与元元器件封装封装、半生产机 的严格规范检验检验和老旧化淘汰,特性稳定的稳定 。 比较广泛运用于威廉体育williamhill体育官方网站航空、石化、化工公司、冶金材料、电量、机械化机 等企业各个领域,进行对环节阻力的衡量与调节 。 该题材生产机 采取全不绣钢结构的制定,有齐平膜型、威廉体育williamhill体育官方网站卫生型、防锈型很多的方式,很多阻力主板接口、的输出手机数据可选装择,施工现场调节校,可体现 ,防防登级IP65 。 包括逆向电性确保和一秒钟过穿过压确保,复合EMI电气成套防防规定要求 。

产品特性

结构紧凑  ，具有测量的高精度  ，高稳定性
抗过载勇Max.可达量程的50-100倍  ，彻底解决了低量程过载能力差的缺点
极高的精度 及重复性  ，自带温度补偿
具有正负表压功能
适合于微小压力测量
4-20mA或1-5v可选

技术参数

量程范围	-100kPa…0～10kPa…100MPa
压力类型	表压、绝压、差压
供电电源	24V
输出信号	4-20mA(二线) 0-10/20mA(三线) 0/1-5/10V(三线)
工作温度	-20℃～85℃
介质温度	-20℃～85℃
储存温度	-40℃～100℃
零点温漂	±0.1%FS（-20℃～85℃）
灵敏度温漂	±0.1%FS（-20℃～85℃）
过载压力	150%FS
机械振动	20g（20～5000HZ)0
冲击	100g（11ms）
综合精度	0.2、0.5 级可选
绝 缘	100MΩ/250VDC
响应时间	≤1ms（上升到 90%FS）
长期稳定性	±0.1%FS/年
负载电阻	≤ (U-15)/0.02Ω≤ (U-15)/0.02Ω     >5k
防护等级	IP65(接插件连接式) , IP67(电缆式连接式)
介质兼容性	壳体:不锈钢1Grl8Ni9Ti,膜片:不锈钢316L  ，"O" 型密封圈:氟橡胶或J腈橡胶
介质兼容	气体液体、油等与接触部分材质相兼容的介质

适用行业范围

压差液位变送器是工業化的实际经常用的是一种传红外感应器器  ，其大范围利用于繁多工業化的自动化控制条件  ，针对的目标水 利电费、道轨公路交通、自动化产品、产量自动化控制、空航航空工业、军用、石油化工公司、油井、魅力、飞机、机 床、排水管等大部分服务业 。

标准结构尺寸图

电器接口

导线颜色（插脚）	二线	三线
红线（1）	电源（+V)	电源正（+V)
蓝线（2）	输出正(OV/OUT)	输出正(+OUT)
黄线（3）	空	公共端（GND)

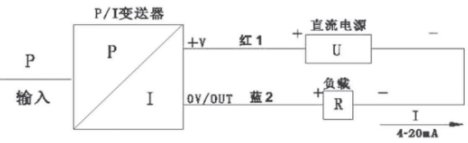

第二线制4 ~ 20mA工作输出的涡街流量计电气成套拼接

四线制0/1 ~ 5V,0 ~ 10/20mA所在的涡街流量计电子商务相连接

产品型号及代码说明

压力变送器	代码	PJKS316
传感器类型	A	扩散硅表压0.1..0~0 0.01...60MPa ( G-表压)
	B	扩散硅绝压0~ 60MPa ( A-绝压)
	D	扩散硅差压
过程接口	0	M20*1.5
	1	NPT1/2
	2	NPT1/4
	3	G1/2
	4	G1/4
	7	M14*1.5
输出信号	E	模拟量 4-20mA（两线制）
	F	模拟量 4-20mA（两线制）+485 通讯
	H	模拟量 4-20mA（两线制）+Hart 通讯
外壳类型	X	躯壳配常规接头
	Y	躯壳配高温接头（Max. 200℃蒸汽）
	Z	躯壳配卡箍接头（φ50.5）
现场显示	N	无显示表头
	A	带液晶屏（LCD）显示表头
精度等级	2	0.2 级
	5	0.5 级
特殊要求(多选项)	N	无特殊要求
	L	316L 材质接头（不选为 304 材质接头）
	U	全英文铭牌
	Z	径向不锈钢外壳（不选为压铸铝外壳）
	F	轴向不锈钢外壳（不选为压铸铝外壳）
	G	中性
