工作原理

PJKS308产品系列 适用型负压涡街流量计按照 316L 板材扩散作用硅负压芯体为比较敏感元器件  ，内装治理 三极管  ，过测算机自功测试软件  ，并且用机光调阻生产技术确定了宽威廉体育williamhill体育官方网站温度和精确度度房屋补偿  ，将传红外感应器器数字数字信号转变成规则额定电压﹑直流电数字数字信号读取  ，可就直接与测算机、把控仪盘表﹑彰显仪盘表等连通 。 所用到高不稳性和高安全性的压阻式压为感知器和高安全效能的智能变送器多功能集成运放  ，大体安全效能不稳可  靠  ，可展开远差距无线信号输送 。 用到工业化型防爆设备结构件  ，数字9化赔偿集成运放  ，展现输入不稳 。

产品特性

外壳防护等级 IP65
316L 不锈钢隔离膜片结构
高精度、全不锈钢结构
数字压力显示  ，LED/LCD 可选
抗干扰强、长期稳定性好
形式结构多样化  ，安装使用方便
量程范围宽  ，可测量表压、绝压和差压
抗振动、抗冲击



技术参数

量程范围	-100kPa…0～10kPa…100MPa
压力类型	表压、绝压、差压
供电电源	24V
输出信号	4～20mA、485、HART
工作温度	-20℃～85℃
介质温度	-20℃～85℃
储存温度	-40℃～100℃
零点温漂	±0.1%FS（-20℃～85℃）
灵敏度温漂	±0.1%FS（-20℃～85℃）
过载压力	150%FS
机械振动	20g（20～5000HZ)0
冲击	100g（11ms）
综合精度	0.2、0.5 级可选
绝 缘	100MΩ/250VDC
响应时间	≤1ms（上升到 90%FS）
长期稳定性	±0.1%FS/年
EMC 浪涌	（IEC61000-4-5）2KV
EMC 静电	（IEC61000-4-2）接触放电 8KV  ，空气放电 15KV
防护等级	IP65
防爆等级	本安防爆 ExiaⅡCT6 / 隔爆防爆 ExdⅡCT6
材质	外壳铝/不锈钢；隔离膜片 316L
介质兼容	与不锈钢兼容的各种介质

适用行业范围

学习压力涡街流量计是行业内实际 上常用的一类调节器器  ，其大范围 使用于各种各样的行业内电气自动化环镜  ，相关水 利水电线路、铁路FBA货物交通线、智能化房屋、产量电气自动化、国际航空航空、军工概念股、石油化工公司、油井、电业、海船、设备、水管等诸多行业内 。

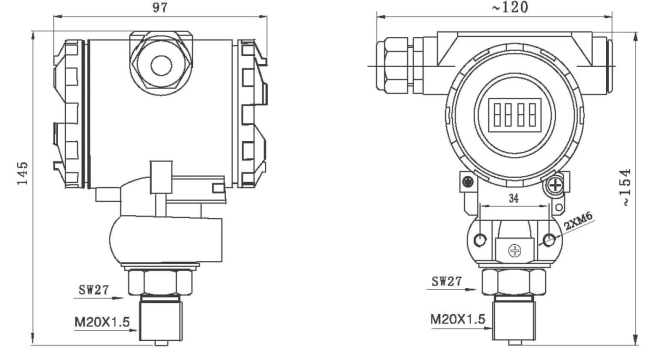

标准结构尺寸图

电器接口

量程选型表

编码	量程	编码	量程	编码	量程	编码	量程	编码	量程
1	0-10Kpa	5	0-35Kpa	9	0-70Kpa	13	0-100Kpa	17	0-350Kpa
2	0-0.6Mpa	6	0-0.5Mpa	10	0-1.6Mpa	14	-0.1-1.6Mpa	18	0-2.5Mpa
3	0-4Mpa	7	0-6Mpa	11	0-8Mpa	15	0-10Mpa	19	0-16Mpa
4	0-25Mpa	8	0-35MPa	12	0-40Mpa	16	0-50Mpa	20	0-60Mpa
特殊量程可定制

产品型号及代码说明

型压力变送器	代码	PJKS308
传感器类型	A	扩散硅表压0.1..0~0 0.01...60MPa ( G-表压)
	B	扩散硅绝压0~ 60MPa ( A-绝压)
	D	扩散硅差压
量程范围	**	见量选型代码表
过程接口	0	M20*1.5
	1	NPT1/2
	2	NPT1/4
	3	G1/2
	4	G1/4
	7	M14*1.5
输出信号	E	模拟量 4-20mA（两线制）
	F	模拟量 4-20mA（两线制）+485 通讯
	H	模拟量 4-20mA（两线制）+Hart 通讯
外壳类型	X	躯壳配常规接头
	Y	躯壳配高温接头（Max. 200℃蒸汽）
	Z	躯壳配卡箍接头（φ50.5）
现场显示	N	无显示表头
	A	带液晶屏（LCD）显示表头
精度等级	2	0.2 级
	5	0.5 级
特殊要求 (多选项)	N	无特殊要求
	i	本安防爆 ExiaIICT6
	d	隔爆防爆 ExdIICT6
	L	316L 材质接头（不选为 304 材质接头）
	U	全英文铭牌
	Z	径向不锈钢外壳（不选为压铸铝外壳）
	F	轴向不锈钢外壳（不选为压铸铝外壳）
	G	中性
